Типы.
Присоединительные размеры и размеры уплотнительных поверхностей.
ГОСТ 12815-01

ГОСТ 12815-01 распространяется на фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, машин, приборов, патрубков аппаратов и резервуаров на условное давление от 0,1 до 20 МПа и температуру среды до 600 ° С. ГОСТ 12815-01 не распространяется на фланцы трубопроводов транспортных машин, а также на фланцы, стандартизированные ГОСТ 1536-76 и ГОСТ 4433-76.
Присоединительные размеры, размеры и исполнения уплотнительных поверхностей указаны на черт.1 - 4 и в таблице.

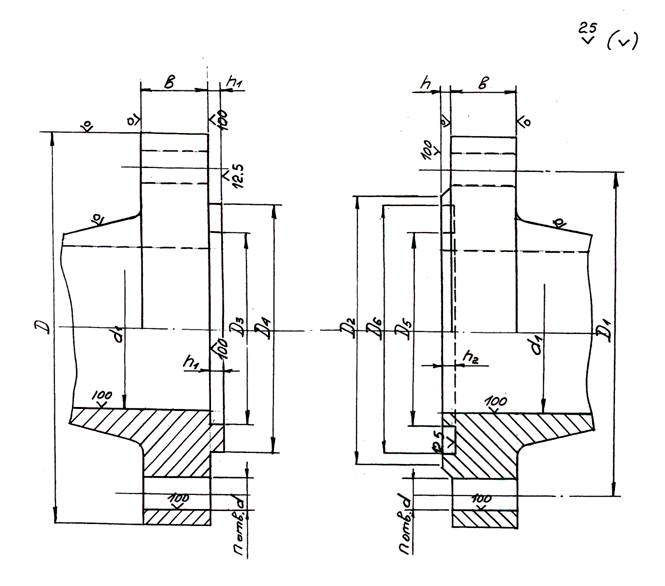

Черт. 1
Исполнение 1
фланца с соединительным выступом
Исполнение 2
фланца с выступом
Исполнение 3
фланца с впадиной

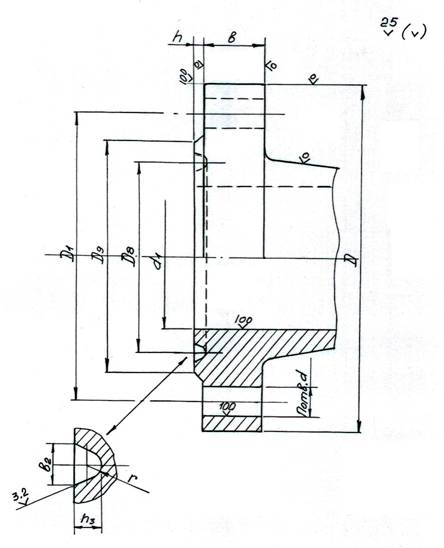

Черт. 2
Исполнение 4
фланца с шипом
Исполнение 5
фланца с пазом
Черт. 3
Исполнение 7
фланцы под прокладку овального сечения

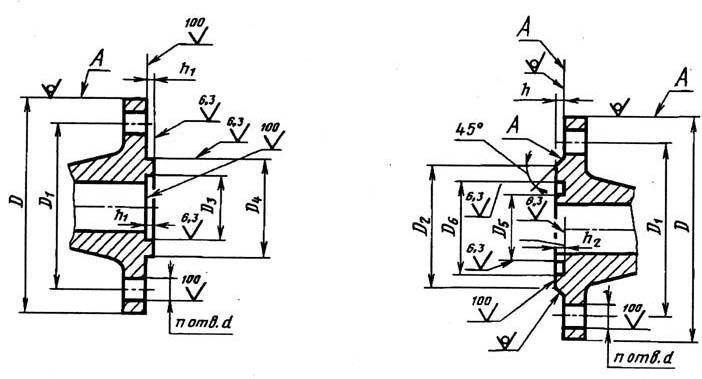

Черт. 4
(остальные размеры черт. 1)


Исполнение 8
Исполнение 9

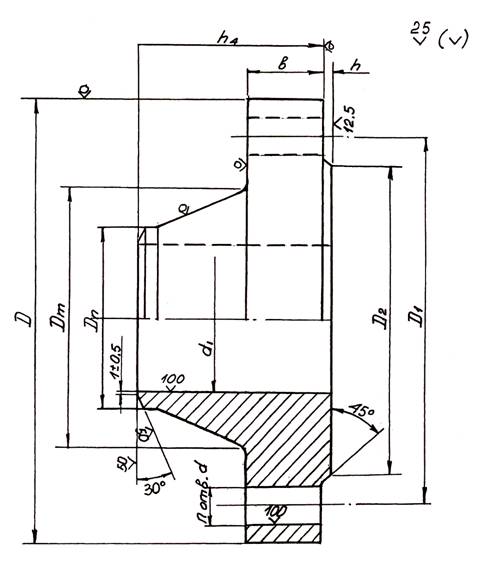

Черт. 5
